矿用通信电缆定义

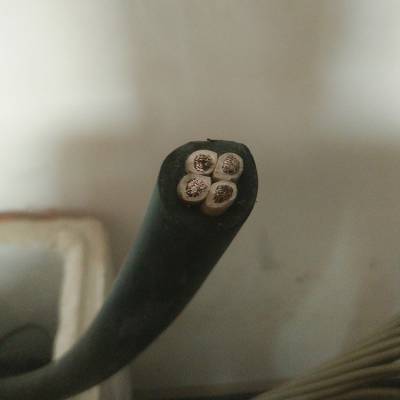

　　矿用通信电缆：是由多根互相绝缘的导线或导体绞成的缆心和保护缆心不受潮与机械损害的外层护套所构成的通信线路。提供了通信电缆的照片。在环境特别恶劣的地方，必要时在通信线缆护套的外面还可以安装防护层。

　　一般市内的通信电缆适用于水，陆，空一切运输工具，在运输存储的过程中应该注意以下几点：

　　1、防止水分进入电缆；

　　2、防止严重变形弯曲及损伤；

　　3、防止高温暴晒；

　　4、电缆吊装应该使用的吊装设备，严禁直接从高空中推卸电缆。

　　矿用通信电缆结构：

　　1、看似简简单单的通信线缆，如果剖开电缆仔细观察，会发现科技人员是用了不少“心思”的。从结构上看，通信电缆一般分为缆心和护层两大部分。而护层又可以分为护套和外护层。缆心由被绝缘保护的导电心线和必要的屏蔽、填充和绑扎带（丝）等组成。从外形上看，缆心的横截面一般都是圆形；

　　2、缆心是承担信息传输的主要部分，为了保护缆心不受潮，不受外界机械损伤和电气干扰，在缆心的外面加上了护套，在需要的情况下还需要再加外护层；

　　3、开始大家通常用铅作护套，这是因为铅比较软，制造安装方便，还能起到中等屏蔽的效果。但技术人员终还选择了铝。这是因为铅太重了。运输非常难。而铝的屏蔽效果优于铅，又轻许多。当然，任何事情都是有利有弊的。铝在制造上相对铅困难些，而且容易受到腐蚀；

　　4、在干燥的环境中，也可以采用不含金属的聚乙烯或聚护套；

　　5、敷设于水底的通信电缆外面，会采用钢丝铠装外护层，在金属铠装层的外面还需要加上防蚀层；

　　6、体上需包覆屏蔽层，然后再绞合成缆。屏蔽层多为双层绕包钢带。

　　矿用通信电缆可以是对称电缆，也可以是同轴电缆。

　　1、对称线缆：由二根对称排列的导线组成通信回路。分高频和低频两种。前者高传输频率可达 800千赫，相应为在一个回路中可开通180路电话；后者高传输频率一般小于252千赫，相当于一个回路中可开通60路电话。 对称通信电缆的电磁场呈开放状态，在高频下回路的衰减和损耗较大，回路间相互干扰和外界干扰都较大，难于提高传输频率和容量。长途对称通信电缆由不同数量和不同绝缘结构的四线组构成。四线组的常用形式为星绞组，也有的采用复对绞形式。绝缘有纸带绝缘、纸-绳（纸带和纸绳）绝缘、聚乙烯绳-带绝缘、聚苯乙烯绳－带绝缘和泡沫聚乙烯绝缘等多种。高频长途对称通信电缆传输频***，所以对电缆的结构性能要求较高。一般采用绳－带绝缘的星绞四线组结构。绝缘材料常用聚苯乙烯、聚乙烯。纸带纸绳绝缘一般用于252千赫以下的低频对称通信电缆。

　　为了提高通信电缆的防潮性、稳定性，20世纪70年代以来，在市内电话电缆中广泛采用综合型电缆护层。其基本类型有3种。①Alpeth：缆心外挤压一层聚乙烯护层，再搭接地纵向包裹0.2毫米铝带，充以聚异绝缘复合物后外敷一层热塑性胶粘层，外面挤压一层聚乙烯护套。②Stalpeth：铝带外纵包一层钢带，外覆一层热塑性材料，外层再挤压一层聚乙烯护套。③Lepeth：缆心上包覆一层聚乙烯护套，其外敷一层粘性热塑性材料，外面挤压一层铅管。

　　2、同轴线缆：由二根相互绝缘的同轴心的内外导体组成通信回路（同轴对），再由一个或多个同轴对绞合而成。同轴电缆多用作长途通信干线，开通多路载波通信或传输电视节目，也用作率的数据信息传输。同轴对中两导体完全同心，在外导体以外不存在电磁场。因此，传输信号的衰减以及各同轴对之间的相互干扰小，抗外界干扰的性能也高于对称电缆；

　　同轴通信电缆中同轴对的内导体为铜，断面为圆柱形，实心。为提高机械强度（例如作海底电缆时），也有采用钢心铜外层的双金属内导体。外导体一般用铜带制成，常用形式有皱边式、压痕式、锁齿式等。外导体需柔顺性好，稳定性高，加工工艺简单。同轴对内外导体的绝缘应具有低的介电系数和低的介质损耗，还应有一定的机械强度以支撑外导体，使其与内导体保持同心。

　　矿用通信电缆线缆型式分类

　　如果按照线缆的型式，通信电缆分类如下：

　　1、单导线：是指原始的通信电缆，单导线回路，以大地作为回归线；

　　2、对称电缆：由两根在理想条件下完全相同的导线组成回路；

　　3、同轴电缆：将在同一轴线上的内、外两根导体组成回路，外导体包围着内导体，同时两者绝缘。

　　我厂遵循“以质量求生存，以创新求发展，以市场为向导，以服务为宗旨”的经营理念愿与各界同仁精诚合作，共创辉煌。

MHYVP10*2*7/0.52矿用通信电缆产品采用标准：MT818.14-1999，主要用于煤矿及各类矿场作控制、监测及保护电器仪表及自动控制装置之间进行控制、监测、连锁回路及保护线路等场合，起传输监控信号等使用。MHYVP10*2*7/0.52矿用通信电缆也可以用于通信系统作信息传输。
使用条件
环境温度：-40～50℃
相对温度:95%(+25℃)
安装敷设环境温度：≥-10℃
安装时弯曲半径：MHYVR为电缆外径的10倍，其他型号为电缆外径的15倍
1、煤矿用聚乙烯绝缘阻燃聚氯乙烯护套加强型软电缆
用途：机械损伤较高的平巷和斜巷
MHJYV(四钢三铜）（1×2 2×2  ）×(4/0.28+3/0.28)（导体/直径）
2、煤矿用聚乙烯绝缘铝带聚乙烯粘结护套层聚氯乙烯护套通信电缆
用途：较潮湿的斜井和斜巷
MHYAV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体/直径）
3、煤矿用聚乙烯绝缘铝带聚乙烯粘结护套层钢丝铠装聚氯乙烯护套通信电缆
用途：煤矿用竖井和斜井
MHYA32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）
4、煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆
用途：煤矿普通信号传输固定铺设
MHYV (1×2  1×3  1×4  1×5  1×6  1×7  2×2  3×2  4×2  5×2  7×2  10×2)×（1/0.97  1/1.13 1/1.38  7/0.37  7/0.43  7/0.52）（导体/直径）

5、煤矿用聚乙烯绝缘聚氯乙烯护套屏蔽通信电缆

用途：用于电场干扰较大的场所作信号传输，可用于固定敷设。

MHYVP (1×2  1×3  1×4  1×5  1×6  1×7  2×2  3×2  4×2  5×2  7×2  10×2)×（1/0.97  1/1.13 1/1.38  7/0.37  7/0.43  7/0.52）（导体/直径）

6、煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆

用途：用于矿场作普通信号传输，可移动使用。

MHYVR (1×2  1×3  1×4  1×5  1×6  1×7  2×2  3×2  4×2  5×2  7×2  10×2)×（42/0.15  32/0.2  48/0.2）（导体/直径）

7、煤矿用聚乙烯绝缘聚氯乙烯护套屏蔽通信软电缆
用途：用于电场干扰较大的场所作信号传输，电缆较柔软。

MHYVRP (1×2  1×3  1×4  1×5  1×6  1×7  2×2  3×2  4×2  5×2  7×2  10×2)×（42/0.15  32/0.2  48/0.2）（导体/直径）
8、煤矿用聚乙烯绝缘铝带聚乙烯粘结护套层钢丝铠装聚氯乙烯护套通信电缆
用途：煤矿用竖井和斜井
MHY32(2--19 )X2×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）
9、煤矿用铠装通信电缆
用途：直埋或管道铺设
MHYA22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）
MHYV22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

10、煤矿用聚乙烯绝缘钢带聚乙烯粘结护套层聚氯乙烯护套通信电缆
用途：较潮湿的斜井和斜巷
MHYSV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体/直径）
11、煤矿用聚乙烯绝缘钢带聚乙烯粘结护套层钢丝铠装聚氯乙烯护套通信电缆
用途：煤矿用竖井和斜井
MHYS32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

12、煤矿用聚乙烯绝缘钢丝编织铠装聚氯乙烯护套通信电缆
用途：煤矿用竖井和斜井
MHYBV (1×2  1×3  1×4  1×5  1×6  1×7  2×2  3×2  4×2  5×2  7×2  10×2)×（1/0.97  1/1.13 1/1.38  7/0.37  7/0.43  7/0.52）（导体/直径）

【MHYVP10*2*7/0.52矿用电缆我厂郑重声明】
   1、产品质量保障承诺:不合格产品绝不出厂。
   2、两年内产品质量跟踪服务，并将客户服务记录在档案长期保存。
   3、确因产品质量问题，我公司负责包退、包换、满足用户要求

如有不明之处，详细内容请销售

KFF22控制电缆（KFF KFFP KFV KFVP）
适用范围
耐高温控制电缆本产品适用于冶金、石油、化工以及发电厂等工矿企业，在高温条件下和恶劣环境中（如酸、碱、油水低温条件）作为各种电器、仪表及自动装置之连接线，供交流额定电压450／750伏及以下控制、监控及保护电路行装场合下使用。
KFF22控制电缆型号及名称：序号  型号  名称
1  KFF  氟塑料绝缘和护套控制电缆
2  KFFP  氟塑料绝缘和护套屏蔽控制电缆
3  KFFR  氟塑料绝缘和护套控制软电缆
4  KFFRP  氟塑料绝缘和护套屏蔽控制软电缆
5  KFV  氟塑料绝缘聚氯乙烯护套控制电缆
6  KFVP  氟塑料绝缘聚氯乙烯护套屏蔽控制电缆
7  KFVR  氟塑料绝缘聚氯乙烯护套控制软电缆
8  KFVRP  氟塑料绝缘聚氯乙烯护套屏蔽控制软电缆
9  KFV22  氟塑料绝缘聚氯乙烯护套钢带铠装控制电缆
10  KFVP22  氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制电缆
11  KFVR22  氟塑料绝缘聚氯乙烯护套钢带铠装控制软电缆
12  KFVRP22  氟塑料绝缘聚氯乙烯护套钢带铠装屏蔽控制软电缆
13  KFFV22  氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制电缆
14  KFFRV22  氟塑料绝缘和内护套聚氯乙烯外护套钢带铠装控制软电缆
 绝缘：F46（工作温度200℃）、PFA（工作温度250℃）
护套：F46（工作温度200℃）、PFA（工作温度250℃）、PVC（工作温度70℃、90℃、105℃）
使用特性：
1、额定电压：交流Uo／U；450／750V
2、工作温度：
序号1～4 -60～＋200℃及-60～＋250℃
序号5～14 -15～＋105℃
3、绝缘电阻（20℃）不低于50MΩ•km
4、导体线芯直流电阻（20℃）符合GB3956-97规定
5、无铠装电缆允许弯曲半径不小于电缆外径的6倍，铠装电缆允许弯曲半径不小于电缆外径的12倍。

【我厂郑重声明】
    1、产品质量保障承诺:不合格产品绝不出厂。
    2、两年内产品质量跟踪服务，并将客户服务记录在档案长期保存。
    3、确因产品质量问题，我公司负责包退、包换、满足用户要求。

J-Y(st)YH型4芯屏蔽双绞线2x2x0.8总线电缆是我厂主要产品之一，我厂是生产和销售KNX总线电缆的制造商之一。如果想购买我厂KNX总线电缆请我厂销售部。这种电缆被用于在特殊建筑的工程系统中传输 bus 信号。J-Y(st)YH型4芯屏蔽双绞线2x2x0.8总线电缆也在过程控制系统中被用作测量和控制电缆

EIB- BUS /J-Y(ST)Yh, EIB- BUS /J-H(ST)Hh 2*2*0.8是KNX总线电缆简介
    EIB- BUS 2X2X0.8控制线被用于在特殊建筑的工程系统中传输BUS信号；也在过程控制系统中被用作测量和控制电缆。
     EIB- BUS /J-Y(ST)Yh, EIB- BUS /J-H(ST)Hh 2*2*0.8通讯总线电缆 EIB UNITRonIC BUS， 该电缆KNX总线专为大楼中央管理系统如空调、暖气、通风、定时、能源系统、门锁等的控制管理而设计。该电缆主要由传感(发射信号)和反馈(接收信号)两部分组成。 该总线电缆可安装敷设于干燥和潮湿的空间、走线槽或管道内。基于带屏蔽安装电缆，符合DIN VDE 0815规定，0.8mm实芯裸铜丝导体，电缆尺寸为2X2X0.8mm。4根实心导体绞合成一星绞组，芯线颜色为线对1、红/黑和线对2、白/黄。覆铝 塑料薄膜屏蔽，电缆在水槽中以4kV高压（1分钟）做高压测试。外护套为PVC绿色，同时还有无卤型可供选购。
EIB- BUS /J-Y(ST)Yh, EIB- BUS /J-H(ST)Hh 2*2*0.8电缆KNX总线描述：
规格：2X2X0.8mm
导体：单股裸铜，0.8mm；
芯线绝缘：新料聚氯乙烯；
芯线颜色：红、黑、白、黄，星形四线扭绞，塑料防水带；
铝箔唛拉带（AL/PET）屏蔽带单独排流线（接地线）；
护套：新料PVC，绿色（常规），可按客户要求提供其他颜色护套；
EIB- BUS /J-Y(ST)Yh, EIB- BUS /J-H(ST)Hh 2*2*0.8  KNX总线系统简介
    EIB系统的基本结构是支线（Line），一条支线可以接64个元件，通过线路耦合器（Line Coupler）zui多可以15条支线连接为一个区域（Area），而通过干线耦合器（Backbone Line Coupler）可以将15个区域连接成一个zui大的系统。因此EIB系统zui大可以容纳高达14400的元件，而可控制的用电设备点数更是惊人。事实上，如 果某一条线路需要连接更多的元件的话，还可以通过连接线路中继器（Line Repeater）的方式再多连接192个总线元件。根据EIB标准，一条总线的zui大长度为1 000米。
我厂可根据客户需求订做不同型号的线缆.
J-Y(st)YH型4芯屏蔽双绞线2x2x0.8总线电缆具体详情请打销售

上班时间：
    AM8:00－AM12:00 PM12:30-PM6:00 (周六、周日不休)
    汇款说明：请汇完款后及时传真汇款底单或邮件通知我公司，以便及时入帐并及时发货。
   【 ： 】
   【手   机：  】
  【：  】
   【传   真：】
   【邮   箱:】
   【产品价格】电议（含17%增值税以及运费）
   【产品质量】***或相关行业标准
   【包装】电缆盘
   【制造商】天津电缆总厂*分厂
   【厂址】河北省大城县毕演马电缆工业区
   【组织机构代码证】109503744
    【三证合一社会信用代码】911310251095037448
   【登    记    证】131025109503744
   【汇  款  帐  号】91608040020110001507
   【我厂郑重声明】
    1、产品质量保障，承诺-不合格产品绝不出厂。
    2、两年内产品质量跟踪服务，并将客户服务记录在档案长期保存。
    3、确因产品质量问题，我公司负责包退、包换、满足用户要求。

我厂的J-Y(st)YH型4芯屏蔽双绞线2x2x0.8总线电缆总线电缆同时具有***体系认证和生产许可证，如果您想了解KNX总线电缆的详细信息，可以将KNX总线电缆的具体型号发给我们，我们将尽快为您提供KNX总线电缆的价格信息

          "
